Cuplaje

• Capetele solide și cele secționate sunt concepute pentru a se adapta atât unor viteze mai mari, cât și unor cupluri mai mari.

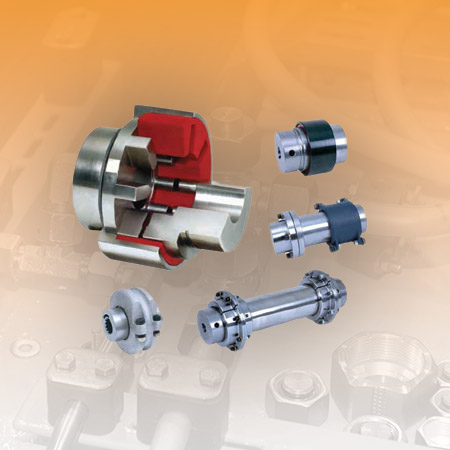

• Inserțiile QUICK FLEX contribuie la reducerea timpilor de nefuncționare și a costurilor de înlocuire, deoarece inserțiile pot fi înlocuite fără a muta sau dezasambla echipamentul de acționare sau cel antrenat.

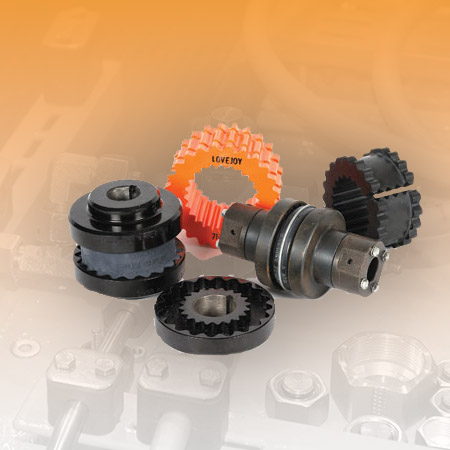

Designul simplu al cuplajului S-Flex Endurance asigură o asamblare ușoară și performanțe fiabile. Nu sunt necesare unelte speciale pentru instalare sau demontare. Cuplajele S-Flex Endurance pot fi utilizate într-o mare varietate de aplicații. Designul cuplajului S-Flex Endurance este alcătuit din trei părți. Două flanșe cu dinți interiori angrenează un manșon flexibil, din elastomer, cu dinți externi. Fiecare flanșă este atașată la arborele respectiv al dispozitivului de acționare, iar cuplul este transmis prin flanșe prin intermediul manșonului. Dezalinierea și șocurile de torsiune sunt absorbite prin deformarea sau forfecarea manșonului. Caracteristica de forfecare a cuplajului S-Flex Endurance este foarte bine adaptată pentru a absorbi sarcinile de impact.

• Siguranță la defecțiune - va continua să funcționeze în cazul în care elastomerul cedează.
• Fără contact metal-metal.
• Rezistent la ulei, murdărie, nisip, umezeală și grăsimi.
• Peste 850.000 de combinații de dimensiuni de alezaj.

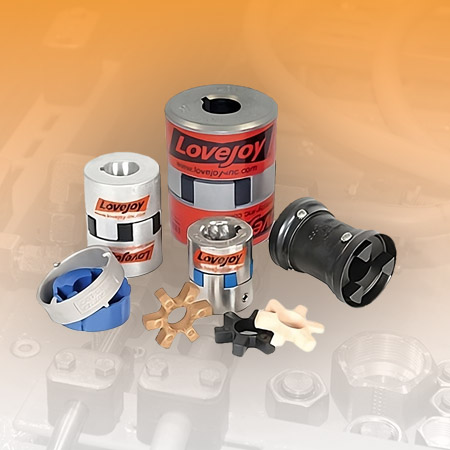

Cuplajele cu fălci de la Lovejoy sunt oferite în cea mai mare varietate de combinații de alezaje din industrie. Aceste cuplaje nu necesită lubrifiere și oferă servicii de înaltă fiabilitate pentru aplicații de transmisie a puterii cu motor electric și cu ardere internă pentru sarcini ușoare, medii și grele. Printre aplicații se numără transmiterea de putere către echipamente industriale, cum ar fi pompe, cutii de viteze, compresoare, suflante, mixere și transportoare. Cuplajele Lovejoy de tip falcă sunt disponibile în 24 de dimensiuni, de la un cuplu nominal minim de 3,5 in-lbs (0,4 Nm) până la un cuplu nominal maxim de 170.004 in-lbs (19209 Nm) și o gamă de alezaje de 0,125 inch (4,45 mm) până la 7 inch (178 mm). Programul de alezaje standard al Lovejoy acoperă combinațiile de alezaje AGMA, SAE și DIN cu alezaje și alezaje canelate.

Cuplajele cu fălci Lovejoy constau, în general, din doi butuci (disponibili în metal sinterizat, aluminiu, bronz, oțel, oțel inoxidabil și fontă ductilă) și un element din elastomer, cunoscut sub numele de spider sau pernă (materialele disponibile includ cauciuc NBR SOX, uretan, Hytrel® și bronz).

Lovejoy oferă o gamă largă de cuplaje de torsiune proiectate pentru a rezolva problemele de vibrații de torsiune întâlnite în echipamentele acționate de motoare diesel și în alte aplicații în care vibrațiile de torsiune sunt predominante. Acestea includ toate motoarele cu combustie internă, pompele și compresoarele cu piston, precum și transmisii cu frecvență variabilă (VFD). Cuplajele de torsiune Lovejoy sunt concepute pentru a amortiza vibrațiile torsionale și pentru a regla sau a ajusta vitezele critice ale sistemului dincolo de domeniul de funcționare al aplicației.

Cuplajul de tip Jaw In-Shear este de tipul Sigur la defecțiune, cuplajul acționând ca o siguranță pentru a preveni deteriorarea echipamentului în cazul suprasolicitărilor cuplului. În loc ca spiderul (element din elastomer) să fie comprimat între fălcile întrepătrunse ale fiecărui butuc, cuplajul In-Shear are butucii trași în afară, cu fălcile aliniate axial. Spiderul mai lat se află astfel într-un plan de forfecare.

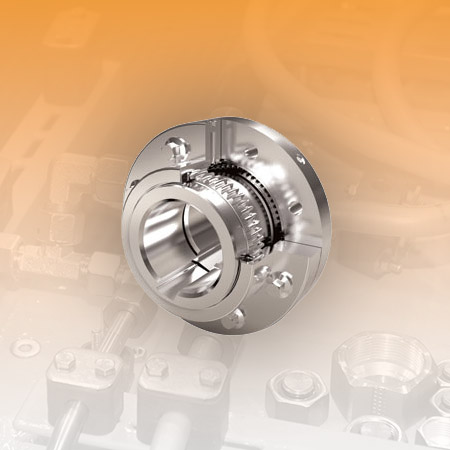

Cuplajele cu angrenaje Lovejoy / Sier-Bath sunt disponibile într-o gamă largă de configurații, care includ butuci și manșoane standard C și F, butuci pentru motoare de moară, model vertical, arbore flotant și modele de distanțiere. Echipa excelentă de ingineri de la Lovejoy face posibilă susținerea multor tipuri de cuplaje suplimentare, cum ar fi tipul tambur de frână, tipul butucului glisant, știftul de forfecare, tipul Jordan și lungimi personalizate pentru separări de arbori non-standard. Gamele de dimensiuni și modele suplimentare pentru a satisface cerințele neobișnuite ale aplicațiilor pot fi, de asemenea, fabricate de Lovejoy pentru a satisface cerințele pieței. Materialul poate varia de la oțel standard, la aliaj de oțel și chiar oțel inoxidabil. Simplitatea excepțională a designului cuplajului Lovejoy face ca toate acestea să fie posibile.

Aplicațiile pentru cuplajele cu angrenaje Lovejoy sunt numeroase. Cuplajele cu angrenaje cu manșon continuu și cu flanșă sunt cunoscute pentru că deservesc aplicații care implică distanțe extinse între capetele arborilor, motoare de moară și situații de flotare limitată a capetelor. Cuplajele Lovejoy cu manșon de nailon pentru angrenaje sunt cunoscute pentru eficiența lor în grupurile motor/generator, grupurile motor/pompă și multe alte setări industriale cu sarcini ușoare.

Lovejoy produce articulații universale industriale de peste 50 de ani. Linia de articulații universale industriale este bine stabilită și oferă o gamă largă de produse standard și specializate. Forma furcii este o caracteristică specială care are ca rezultat o rezistență excepțional de mare, dar care permite o mișcare completă și liberă a articulației. Acest lucru explică capacitatea mare de putere la viteze ridicate.

• Pentru aplicațiile dificile în care rezistența și accesibilitatea sunt importante, designul cuplajelor rigide de compresie este foarte potrivit
• Cuplajele Lovejoy din oțel turnat sunt o alegere excelentă pentru îmbinarea a doi arbori de aceeași dimensiune
• Acest tip de cuplaj este, de asemenea, cunoscut sub denumirea de cuplaj de tip 'clemă rigidă'

Atunci când se dorește rezistența unui cuplaj rigid la preț de fontă, se pot alege cuplajele rigide de compresie Lovejoy. Designul acestor cuplaje le face să fie potrivite pentru cele mai dure aplicații. Ele oferă o fiabilitate mai mare decât cuplajele din fontă cu prețuri similare. Aceste cuplaje de compresie sunt fabricate din oțel turnat și acoperite cu pulbere pentru a rezista la coroziune. Ușor de instalat și de demontat, acestea asigură o conexiune puternică și durabilă între doi arbori de aceeași dimensiune.

• Cuplaje speciale pentru a satisface o mare varietate de nevoi ale utilizatorilor
• Deltaflex, Uniflex, Uniflex, Saga, manșoane rigide și coliere de arbore.

Dispozitivele de blocare a arborelui Lovejoy conectează în mod solid butucii la arbori, folosind o potrivire mecanică fără cheie, pentru a transmite cuplul sau pentru a rezista la forța de împingere axială.

Dispozitivele de blocare a arborelui se extind pentru a umple spațiul dintre arbore și butuc, permițând o instalare și o îndepărtare ușoară, economisind timp față de tehnicile tradiționale de montare cu intervenție.

Instalarea ușoară permite, de asemenea, poziționarea mai precisă a butucului pe arbore și poate facilita sincronizarea unghiulară a butucului.
